Messkampagnen

Key Takeaways

Messkampagnen liefern belastbare Betriebs- und Prozessdaten zur Bewertung, Optimierung und Weiterentwicklung industrieller Anlagen.
Die CONENGA Group plant und begleitet Messkampagnen zur Analyse von Energieflüssen, Emissionen, Prozesszuständen und Anlagenverhalten.
Durch strukturierte Datenerfassung können Schwachstellen, Ineffizienzen und instabile Betriebszustände identifiziert werden.
Messkampagnen bilden die Grundlage für Bilanzierungen, Simulationen, Optimierungsmaßnahmen und technische Entscheidungsprozesse.
Die CONENGA Group verbindet Messtechnik, Datenanalyse und verfahrenstechnisches Know-how zur fundierten Bewertung komplexer Industrieprozesse.

Reale Betriebszustände verstehen statt Annahmen fortschreiben

In vielen Bestandsanlagen liefern PLS-Daten, Betriebsmessungen oder ursprüngliche Auslegungsannahmen kein vollständiges Bild der tatsächlichen Prozessverhältnisse. Temperaturen weichen lokal stark ab, Volumenströme sind nicht plausibel oder Anlagenbilanzen schließen nicht sauber. Gleichzeitig basieren Optimierungsmaßnahmen häufig auf Einzelwerten oder Erfahrungswerten ohne belastbare Datengrundlage.

Messkampagnen dienen dazu, reale Betriebszustände direkt an der Anlage zu erfassen und technisch einzuordnen. Im Fokus stehen nicht einzelne Messwerte, sondern das Verständnis von Temperaturverteilungen, Strömungsverhältnissen, Randzonen, Messabweichungen und verfahrenstechnischen Zusammenhängen.

Die Verbindung aus Messtechnik, Anlagenverständnis und verfahrenstechnischer Interpretation schafft eine belastbare Grundlage für Optimierungen, Umbauten und Investitionsentscheidungen.

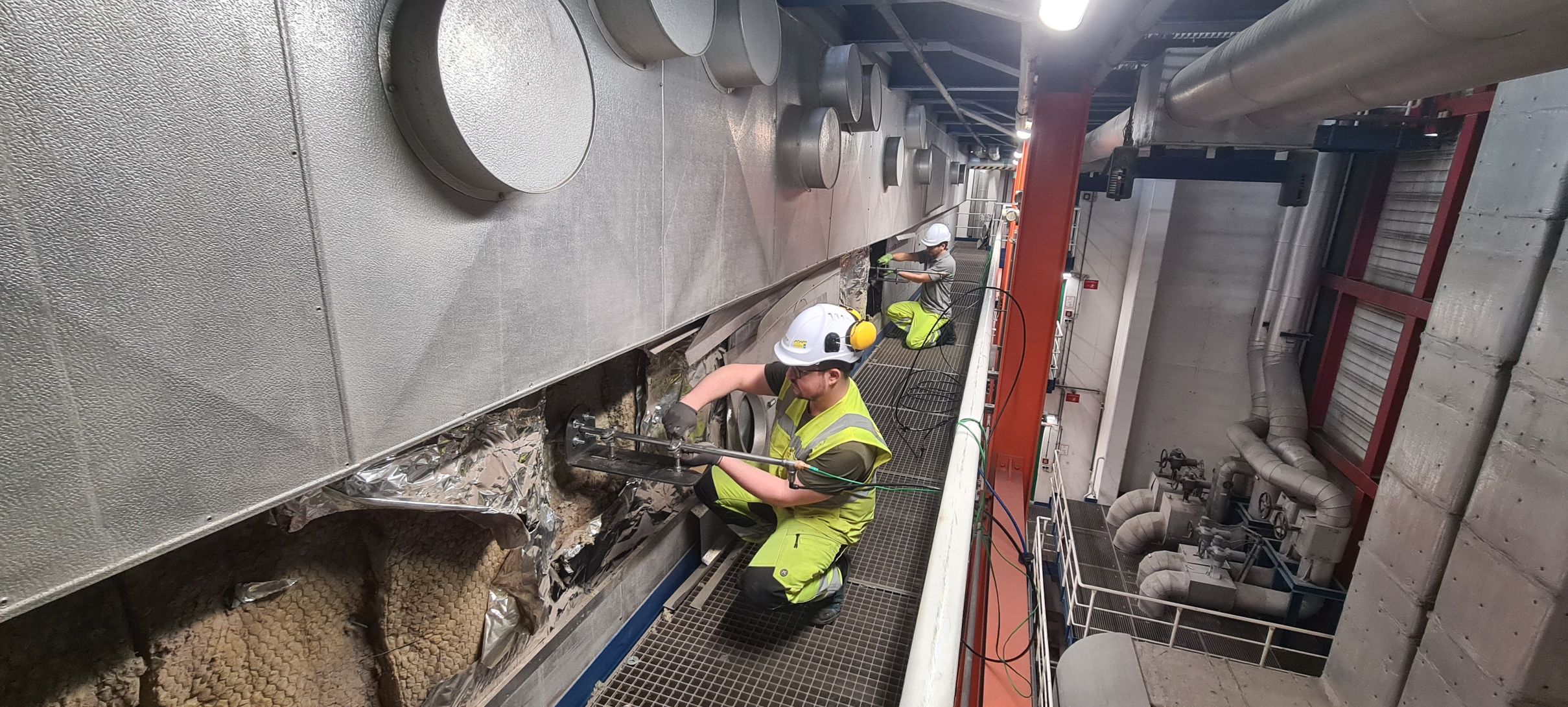

Einrichtung von Temperatur-Messlanzen im Überhitzer einer Kesselanlage

Typische Anlässe für Messkampagnen

Messkampagnen sind insbesondere dann sinnvoll, wenn bestehende Betriebsdaten nicht plausibel erscheinen oder technische Entscheidungen abgesichert werden müssen.

Typische Fragestellungen sind:

Temperaturprofile in Kesseln und Rauchgaszügen
Überprüfung von SNCR-Temperaturfenstern
Validierung von Luft- und Rauchgasvolumenströmen
Bewertung von Falschluftanteilen
Abgleich zwischen PLS-Werten und realen Messwerten
Ursachenanalyse bei Bilanzabweichungen

Die Messkampagne wird dabei immer auf die konkrete Fragestellung und die reale Anlagengeometrie abgestimmt.

Was gemessen werden kann

Der Schwerpunkt liegt auf Messungen in thermischen Industrieanlagen, insbesondere in:

Kesseln und Feuerungen
Rauchgaszügen
Luft- und Rauchgasleitungen
Rauchgasreinigungen
Verbrennungsluftsystemen

Erfasst werden unter anderem Temperaturen, Volumenströme, Strömungsgeschwindigkeiten, Druckverhältnisse und ergänzende Gasparameter wie Sauerstoff.

Je nach Aufgabenstellung erfolgen punktuelle Messungen, Traversierungen oder Netzmessungen über den Anlagenquerschnitt. Dadurch können räumliche Verteilungen und reale Strömungseffekte sichtbar gemacht werden, die mit einzelnen Betriebsmessstellen oft nicht erfasst werden.

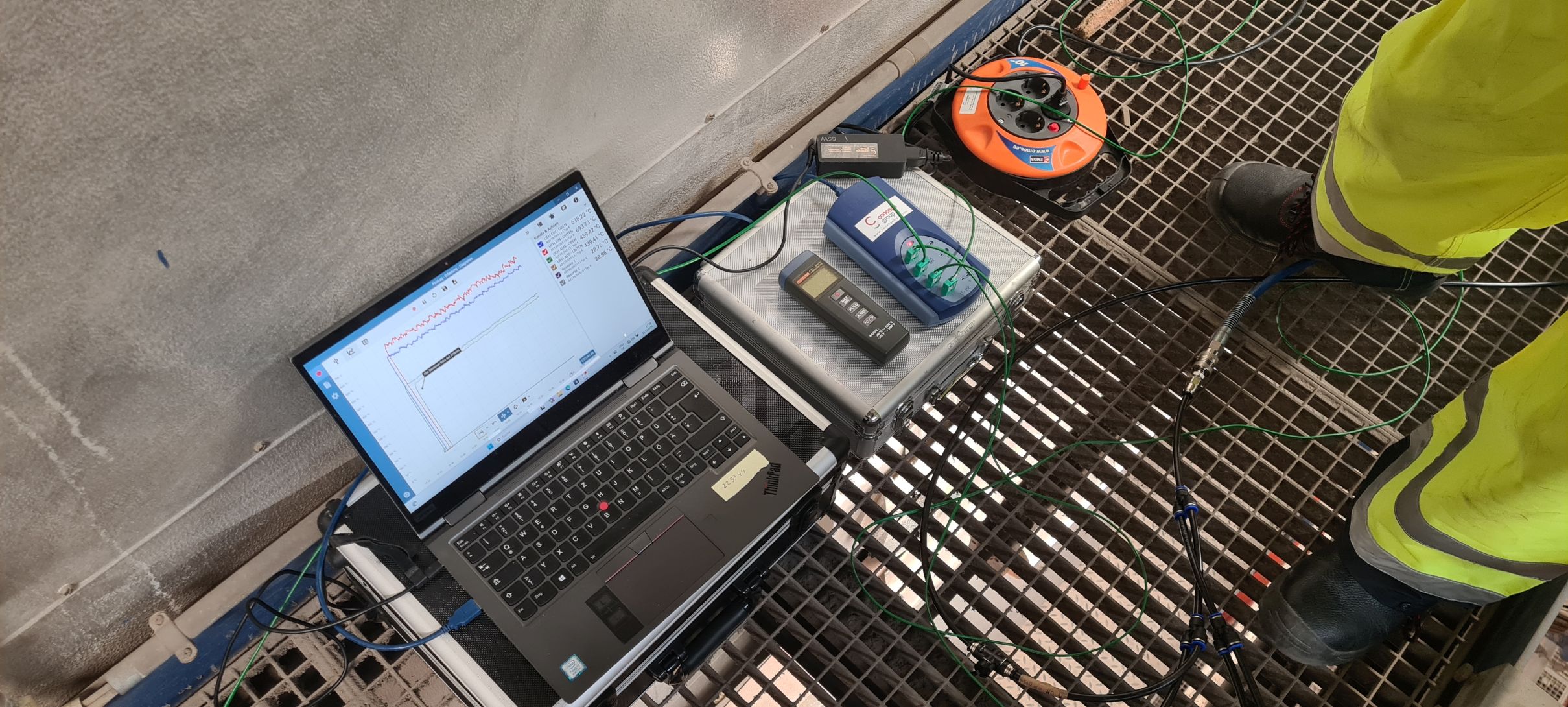

Datenaufzeichnung mittels PC und entsprechenden Interfaces

Methodik und Durchführung

Die Durchführung erfolgt möglichst im laufenden Anlagenbetrieb und unter Nutzung vorhandener Infrastruktur wie Messstutzen, Flansche oder Revisionsöffnungen. Je nach Temperaturbereich und Aufgabenstellung kommen geeignete Messlanzen, Thermoelemente, Staudruckmessungen oder ergänzende mobile Messverfahren zum Einsatz.

Zur Messkampagne gehören:

Vorabklärung und Messkonzept
Definition geeigneter Messpunkte
Durchführung im Betrieb
Plausibilisierung der Messwerte
Abgleich mit vorhandenen Betriebsdaten
technische Rohdatenauswertung

Die Auswahl der Messpositionen erfolgt so, dass ein aussagekräftiges Bild über Querschnitt, Höhe, Tiefe und Strömungsrichtung entsteht.

Auswertung und technische Interpretation

Der eigentliche Mehrwert entsteht in der technischen Auswertung der Messdaten. Die Ergebnisse werden nicht isoliert betrachtet, sondern mit PLS-Daten, Betriebszuständen, Anlagengeometrie und bestehenden Messstellen abgeglichen und verfahrenstechnisch interpretiert.

Dadurch entstehen belastbare Aussagen zu:

Temperaturverteilungen
Strömungsschwerpunkten
Randzonen und Inhomogenitäten
Messabweichungen
Sensorqualität
technischem Optimierungspotenzial

Die Ergebnisse werden grafisch und tabellarisch aufbereitet und nachvollziehbar dokumentiert. Dazu gehören unter anderem Querschnittsdarstellungen, Temperaturprofile sowie Vergleichsdarstellungen zwischen Betriebsdaten und realen Messwerten.

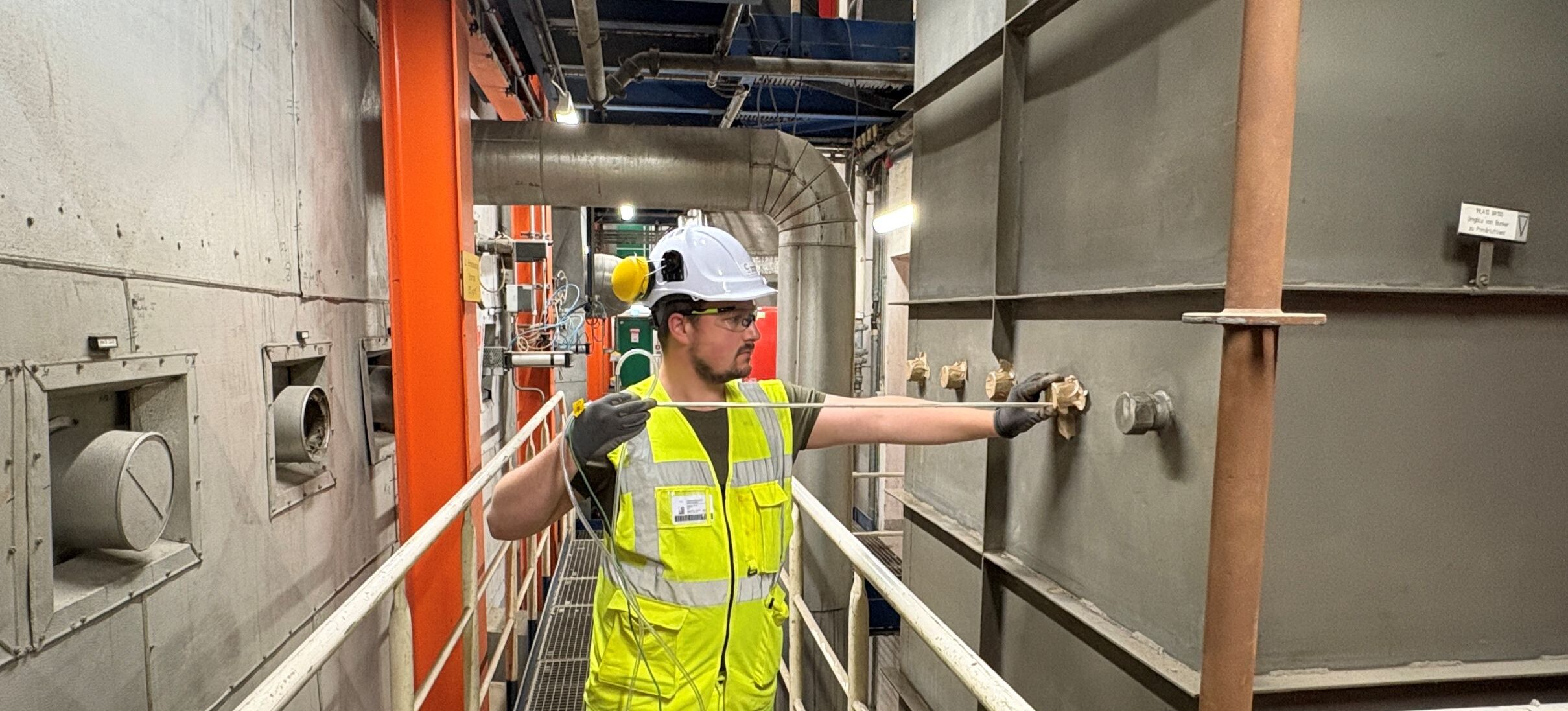

Volumenstrom-Netzmessung mittels Prandtl-Rohr

Nutzen für Betreiber

Messkampagnen schaffen eine belastbare Datengrundlage für Betrieb, Instandhaltung und technische Entscheidungen.

Typische Vorteile:

weniger Trial-and-Error bei Optimierungen
bessere Bewertung bestehender Messstellen
fundierte Grundlage für Umbauentscheidungen
gezieltere Maßnahmenplanung
technische Absicherung von Investitionen
höhere Betriebssicherheit

Besonders relevant ist dies bei Emissionsminderung, SNCR-Optimierung, Leistungssteigerungen sowie der Bewertung von Luft- und Rauchgassystemen.

Ergebnis einer Messkampagne

Das Ergebnis ist eine nachvollziehbare technische Dokumentation mit Messkonzept, Messpunkten, Betriebsbedingungen, Rohdaten, Diagrammen, Tabellen und technischer Interpretation.

Der Bericht umfasst typischerweise:

grafische und tabellarische Auswertung
Vergleich mit PLS- und Betriebsmesswerten
Plausibilitätsprüfung
technische Schlussfolgerungen
konkrete Handlungsempfehlungen

Bei Bedarf werden daraus weiterführende Engineering- oder Optimierungsmaßnahmen abgeleitet.

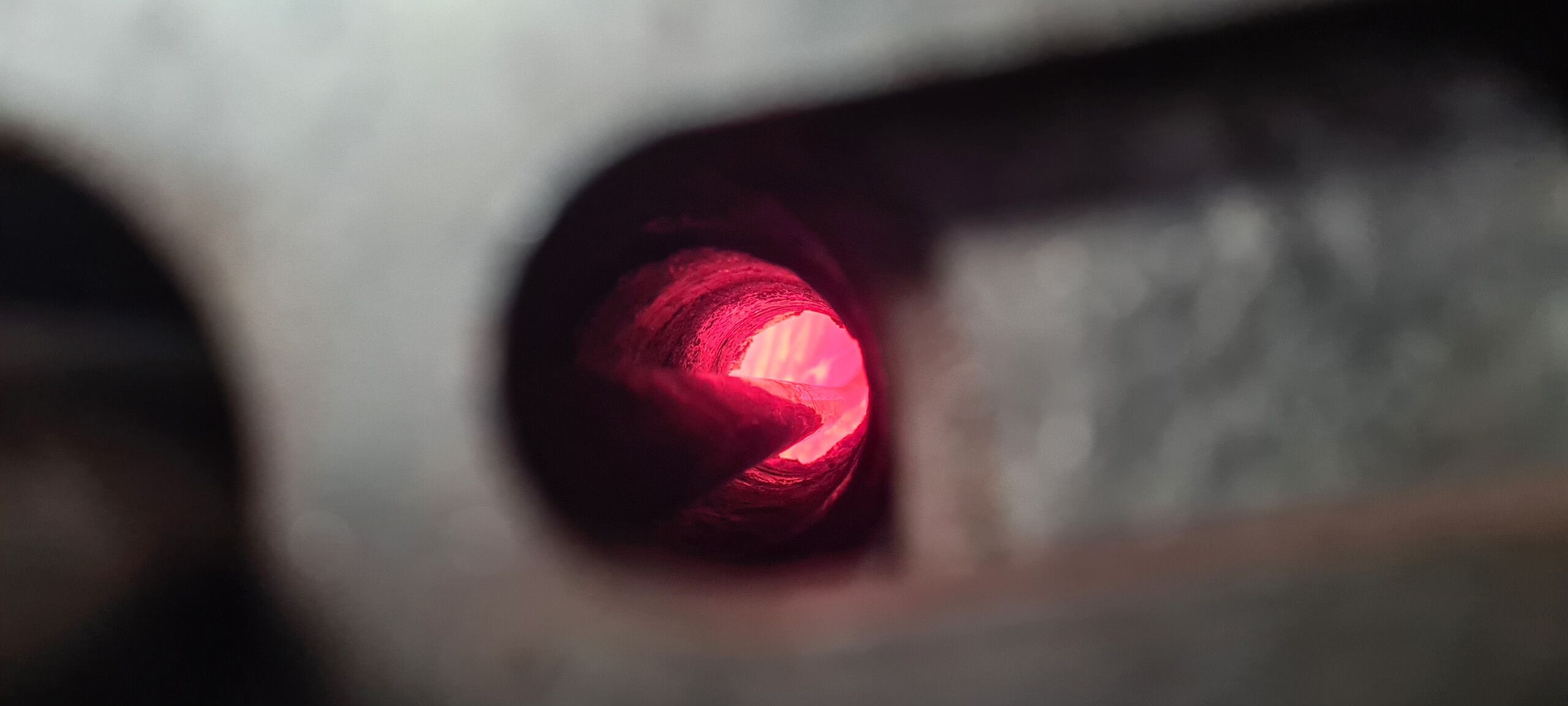

Temperatur-Messlanze im Brennraum

FAQ zu Messkampagnen

Was sind Messkampagnen?

Messkampagnen umfassen die strukturierte Erfassung und Auswertung technischer Betriebs- und Prozessdaten in Industrie- und Energieanlagen. Ziel ist die Analyse von Anlagenzuständen, Energieflüssen, Emissionen und Prozessverhalten unter realen Betriebsbedingungen. Die gewonnenen Daten dienen als Grundlage für Optimierungen, Bilanzierungen und technische Entscheidungen. Die CONENGA Group unterstützt Unternehmen bei Planung, Durchführung und Auswertung komplexer Messkampagnen sowie bei der Interpretation der Ergebnisse.

Warum sind Messkampagnen in Industrieanlagen wichtig?

Viele Optimierungs- und Engineering-Projekte benötigen belastbare Betriebsdaten als Grundlage für technische Bewertungen. Messkampagnen ermöglichen die Analyse realer Anlagenzustände und helfen dabei, Schwachstellen, Verluste oder instabile Betriebsweisen zu erkennen. Dadurch können technische Entscheidungen fundierter getroffen werden.

Wie unterstützt die CONENGA Group bei Messkampagnen?

Die CONENGA Group begleitet Messkampagnen von der Planung über die Datenerfassung bis zur technischen Auswertung. Dabei werden Messtechnik, Bilanzierungen, Datenanalyse und verfahrenstechnische Bewertung kombiniert. Ziel ist die Entwicklung belastbarer Entscheidungsgrundlagen für Optimierung, Umbau oder Betriebsführung.

Welche Rolle spielen Messdaten bei Optimierungsprojekten?

Messdaten bilden die Grundlage für Simulationen, Bilanzierungen und technische Modellierungen. Nur mit realen Betriebsdaten können Energieverbräuche, Emissionen und Prozessverhalten zuverlässig bewertet werden. Dadurch lassen sich Optimierungspotenziale gezielt identifizieren und bewerten.

Warum sind Messkampagnen besonders bei Bestandsanlagen relevant?

Bestandsanlagen verfügen häufig über unvollständige oder veraltete Betriebsdaten. Messkampagnen schaffen Transparenz über tatsächliche Prozesszustände und ermöglichen eine fundierte Bewertung bestehender Systeme. Dies ist besonders wichtig bei Umbauten, Effizienzsteigerungen oder Dekarbonisierungsprojekten.
